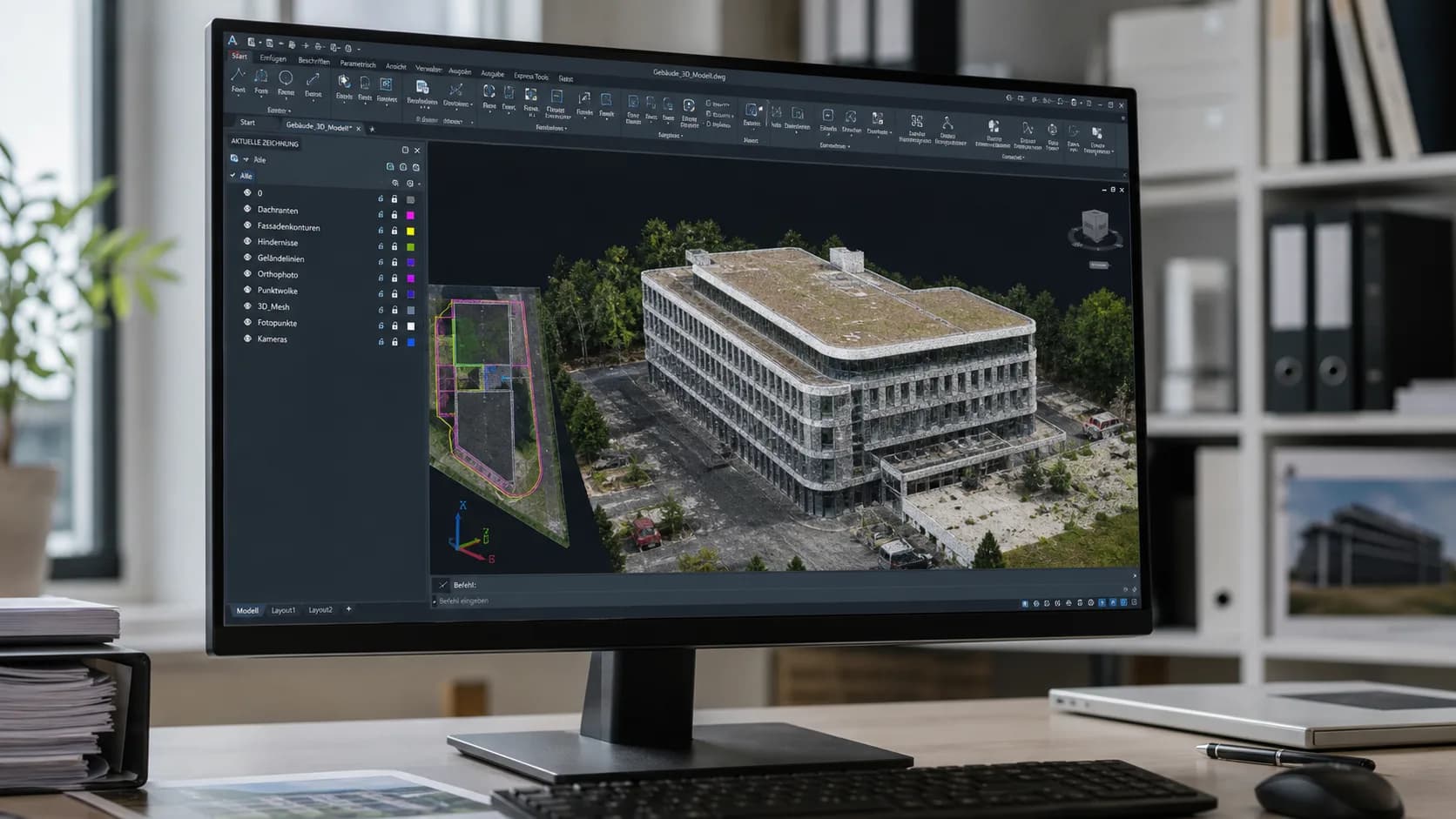

Warum die Layerstruktur wichtiger ist als ein schöner Export
Photogrammetrie liefert zunächst Geometrie, Textur, Punktwolken oder Orthofotos. Für Planer zählt aber nicht nur, dass Daten exportiert werden können, sondern ob sie im CAD sofort verständlich, filterbar und kontrollierbar sind. Eine einzelne Sammellayer-Datei zwingt jedes Folgegewerk zur Nacharbeit.
Autodesk beschreibt Layer in AutoCAD als zentrale Methode, um Objekte zu organisieren, Sichtbarkeit zu steuern und Eigenschaften wie Farbe, Linientyp oder Plotverhalten zu verwalten. Genau diese Trennung ist bei Photogrammetrie-Handoffs entscheidend: Dachkante, Ortgang, Attika, Lichtkuppel, Kamin, Fassadenachse und Orthofoto dürfen nicht in derselben undokumentierten Ebene landen.
Voxelia verkauft dabei nicht den Drohnenflug, sondern die Auswertung vorhandener oder beigestellter Bilddaten. Das Ergebnis soll als planbare Arbeitsgrundlage funktionieren: DXF/DWG, Orthofoto, Punktwolke, Mesh, 3D-Viewer oder BIM-nahe Referenzdaten mit klarer Aussage, welche Geometrie abgeleitet, geprüft oder nur visuell interpretierbar ist.
Praxisziel
Eine gute CAD-Übergabe muss in AutoCAD, BricsCAD, Vectorworks, Revit, Archicad oder PV-Software ohne Ratespiel weiterverwendbar sein.
Sinnvolle Layer für DXF/DWG aus Photogrammetrie und 3D-Modellen
Eine robuste Layerstruktur trennt Quelle, Interpretation und Prüfstatus. Das Orthofoto ist eine andere Informationsart als eine manuell oder halbautomatisch nachgezogene Dachkante. Eine Punktwolke ist keine CAD-Linie. Ein Mesh ist ein Referenzkörper, aber nicht automatisch ein konstruktives Bauteilmodell.
Der DXF-Standard transportiert Layernamen als Objekteigenschaft. Praktisch heißt das: Die Datei kann sehr sauber oder sehr chaotisch sein, obwohl sie formal korrekt öffnet. Gute Layernamen sind kurz, eindeutig und workflow-nah. Sie vermeiden Marketingbegriffe und beschreiben stattdessen die Geometriequelle.
Pragmatische Regel
Wenn ein Folgeplaner eine Information ein- oder ausblenden möchte, verdient sie meistens einen eigenen Layer oder mindestens eine eigene Objektklasse.
| System / Datensatz | Eignung | Ideal für | Praxis-Hinweis |
|---|---|---|---|
| ORTHO_UNTERLAGE | Raster-/Bildreferenz | Dachaufsicht, Fassadenorthofoto, Lageplanabgleich | Als gesperrte Referenz behandeln; Linien nicht mit Bilddaten vermischen. |
| DACHKANTEN_BESTAND | abgeleitete 2D/3D-Linien | PV-Belegung, Dachdecker, CAD-Grundriss | Kanten mit Maßstabs- und Qualitätsstatus übergeben. |
| AUFBAUTEN_HINDERNISSE | Planungsrelevante Sperrflächen | Kamine, Lichtkuppeln, Lüfter, Attika, Dachfenster | Für PV und Wartungswege getrennt von reinen Sichtdetails halten. |
| PUNKTWOLKE_REFERENZ | Mess- und Modellierungsreferenz | BIM, Fassadenaufmaß, Höhenprüfung | Nicht als fertige CAD-Geometrie missverstehen; eher als Prüf- und Nachmodellierungsbasis. |
| MESH_REFERENZ | 3D-Kontext | Viewer, Kollisionsprüfung, visuelle Bestandsaufnahme | Als Referenzkörper nutzen; konstruktive Linien separat ableiten. |
| QA_KONTROLLMASSE | Prüfspur | Abnahme, Maßstab, interne Freigabe | Kontrollstrecken und Hinweise nicht löschen, sondern separat schaltbar machen. |
Einheiten, Ursprung und Koordinaten: kleine Angaben mit großer Wirkung
Ein CAD-Handoff scheitert häufig nicht an der Geometrie, sondern an fehlender Einordnung: Meter oder Millimeter? Lokaler Ursprung oder georeferenziert? Orthofoto lagerichtig oder nur visuell angepasst? 2D-Polylinie oder 3D-Polyline mit Höhen? Diese Angaben müssen vor dem Export feststehen.
buildingSMART trennt im IFC-Kontext Geometrie, Einheiten und räumliche Referenzierung. Für CAD-Handoffs ist die Logik ähnlich: Ein Objekt kann korrekt gezeichnet sein und trotzdem im falschen Maßstab, an einem unklaren Ursprung oder ohne verwertbaren Höhenbezug ankommen.
Bei vorhandenen Bildern arbeitet Voxelia deshalb mit einem Handoff-Vermerk: verwendete Bildquellen, Maßstabsreferenzen, Koordinatenstatus, bekannte Einschränkungen und empfohlene Weiterverwendung. Das schützt vor Scheingenauigkeit und macht die Datei für Planungsgespräche belastbarer.
Typische Fehler bei CAD-Exports aus Photogrammetrie
Viele CAD-Probleme entstehen durch falsche Erwartungen. Ein texturiertes 3D-Mesh ist nicht automatisch ein sauberer Grundriss. Eine Punktwolke ersetzt keine Layerlogik. Ein Orthofoto kann sehr hilfreich sein, muss aber als Bildgrundlage erkennbar bleiben und darf nicht wie geprüfte Vektorgeometrie wirken.
Besonders kritisch ist die Vermischung von sicheren und unsicheren Elementen. Eine geprüfte Traufkante, eine verdeckte Dachkante und ein aus Schatten interpretierter Aufbau gehören nicht in denselben Status. Sonst sieht die Datei präziser aus, als sie fachlich ist.
| Risikoszenario | Warum es kritisch ist | Typisches Symptom | Sinnvolle Gegenmaßnahme |
|---|---|---|---|
| Alles auf Layer 0 | Keine Trennung nach Quelle, Gewerk oder Prüfstatus | Planer müssen Objekte manuell sortieren | Layer nach Orthofoto, Kanten, Aufbauten, Referenzen und QA trennen |
| Mesh als CAD-Ersatz | Dreiecksflächen sind schwer editierbar und nicht konstruktiv modelliert | DWG ist groß, langsam und schlecht bemaßbar | Mesh als Referenz liefern und relevante Kanten separat vektorisieren |
| Unklarer Maßstab | Datei öffnet sich korrekt, ist aber für Maße unsicher | Abweichungen erst in PV- oder Detailplanung sichtbar | Einheiten, Referenzmaße und Kontrollstrecken dokumentieren |
| Keine Höhenlogik | 2D-Linien werden als 3D-Information interpretiert | Dachneigung oder Fassadenversatz fehlen im Folgeworkflow | 2D-, 2.5D- und 3D-Elemente eindeutig kennzeichnen |
Voxelia-Workflow: vom Bilddatensatz zum CAD-Paket
Der Prozess beginnt mit dem Zielsystem. Eine Datei für PV-Belegung braucht andere Layer als ein Fassadenaufmaß oder eine BIM-Referenz. Deshalb wird nicht einfach alles exportiert, sondern der Datensatz auf die Entscheidung hin verarbeitet, die später getroffen werden soll.
Bei beigestellten Bildern prüfen wir Bildqualität, Überlappung, EXIF/GNSS-Daten, Referenzmaße und sichtbare Bauteile. Danach werden Orthofoto, 3D-Modell, Punktwolke oder Mesh erzeugt und die planungsrelevanten Elemente kontrolliert in CAD-Layer überführt.
- 01
Ziel-Handoff festlegen
PV, Dachdecker, Architektur, BIM, Lageplan oder Viewer bestimmen die Layerlogik und Detailtiefe.
- 02
Bilddaten und Referenzen prüfen
Maßstab, Kontrollmaße, Bildschärfe, Überlappung und verdeckte Bereiche werden vor der Ableitung bewertet.
- 03
Geometrie ableiten
Orthofoto, Mesh, Punktwolke und relevante Kanten werden getrennt erzeugt und nicht unkommentiert vermischt.
- 04
CAD-Paket strukturieren
DXF/DWG erhält Layer, Einheiten, Ursprungshinweis, QA-Elemente und eine klare Empfehlung zur Weiterverwendung.
Praxis: Welche Layer brauchen PV, Dach, Fassade und BIM?
Für PV-Planung sind Dachflächen, Neigung, Hindernisse, Wartungsbereiche und Schattenobjekte wichtiger als eine maximale Datenmenge. Für Dachdecker zählen Kanten, Durchdringungen, Attika, Ablaufzonen und Maße. Für Fassaden und Architektur werden Achsen, Öffnungen, Höhenbezüge und Orthoplane relevanter.
BIM-nahe Übergaben benötigen zusätzlich eine klare Trennung zwischen Referenzdaten und nachmodellierten Bauteilen. Eine Punktwolke oder ein Mesh kann eine starke Grundlage sein, ist aber noch kein IFC-Bauteilmodell. Deshalb ist die CAD-Layerstruktur oft der praktische Zwischenschritt zwischen Photogrammetrie und modellierter Planung.
Voxelia kann vorhandene Fotos, Drohnenbilder, Fassadenbilder oder Bildserien zu solchen Handoffs verarbeiten. Entscheidend ist nicht, wer die Bilder aufgenommen hat, sondern ob daraus eine fachlich ehrliche, sauber strukturierte Planungsgrundlage entsteht.
Keine Scheingenauigkeit
Ein Layername darf keine Genauigkeit behaupten, die der Bilddatensatz nicht trägt. Besser ist eine transparente Trennung von geprüfter Geometrie, abgeleiteter Interpretation und visueller Referenz.
